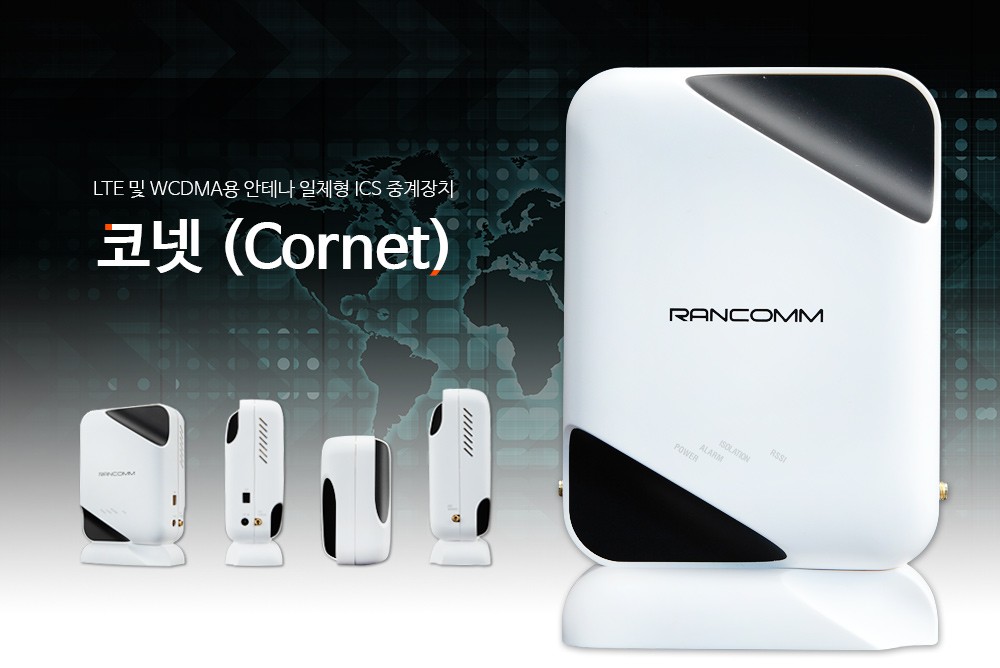

안테나일체형 ICS 중계장치

코넷시리즈는 사무실이나 가정, 식당, 점포 등에서 전파가 미약한 음영지역을 해소하기 위한 제품으로서 사용자가 직접 설치 가능한 안테나 일체형 초소형 중계장치입니다. 본 제품은 전원만 연결하면 모든 작동이 시작되며, 증폭도와 출력 등 모든 설정이 자동으로 이루어 집니다. 코넷은 케이스 내부에 기지국과 연결되는 도너안테나와 가입자 단말기들과 연결되는 서비스안테나가 모두 내장되어 있으므로 별도의 외부 안테나가 필요 없습니다. 그러나 코넷 설치 위치에서 전파의 세기가 너무 미약 한 경우, 외부에 별도의 도너안테나를 설치하고 내장된 서비스안테나와 함께 사용할 수 있으며, 내장된 도너안테나와 외부에 설치된 서비스안테나를 함께 사용 할 수도 있고, 도녀안테나, 서비스안테나 모두 외부안테나를 사용 할 수도 있습니다. 또한 외부 안테나가 코넷에 접속되면 코넷이 그 상태를 인식하여 내부안테나와 외부안테나를 자동으로 절체하고 적절한 증폭도를 설정합니다. 코넷은 우수한 간섭제거 성능으로 고품질의 서비스가 가능하며, 시설에 필요한 비용과 노력을 절감 할 수 있는 가장 경제적인 음영해소 수단입니다. 코넷은 1700MHz ~ 2400MHz 대역에서 5MHz, 10MHz, 15MHz 및 20MHz 대역폭의 LTE신호나 WCDMA 4개 캐리어까지 처리가 가능합니다.

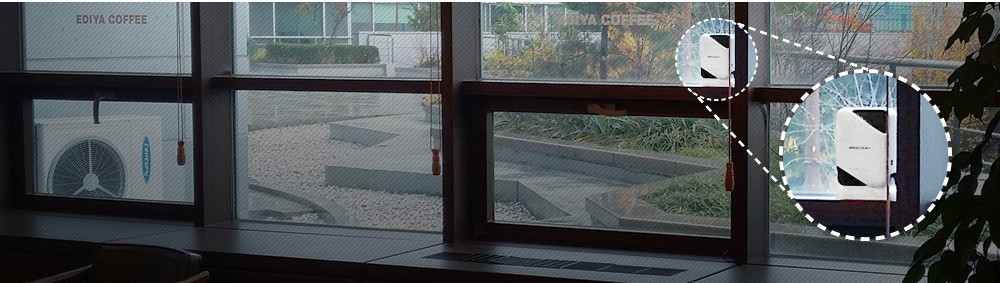

사무실, 가정, 식당, 점포 등 실내의 전파 음영지역 해소
전원 인가만으로 자동 설정 및 동작 개시

특징점

70dB (내장안테나들만 사용할 때)/ 75dB (외부안테나를 사용할 때)의 증폭도
13dBm (DL)/10dBm (UL)의 출력
외부안테나 연결 자동 인식 및 자동 모드 전환
10W 미만의 소모전력
990g 미만의 무게, 1.5liter 미만의 부피로 설치가 용이

장치의 사양

Item	Specification	Comments
Frequency Range (UL)	1700~2400 MHz	Customizable
Output Power (UL)	≤13dBm
Output Power (DL)	≤10dBm
Gain (Int. Ant)	≤70dB
Gain (Ext. Ant)	≤75dB
Noise Figure (UL)	6dB	@max. gain, ICS enabled
Group Delay	3.0us~ 3.9us.	Depends on other requirements
Max. Input Power without Damage	0dBm
Error Vector Magnitude	< 8%	@max. output, ICS enabled
Gain Flatness	±1.5dB
Gain Control Range	30dB
Cancellation Performance	P_Feedback /P_Input ≤ 15dB	@max. gain, EVM < 8%
Out-of-band Gain	3GPP TS 25.106 and 3GPP TS 36.106 compliant
Spurious Emission
Spectral Emission Mask
Inter-modulation
PCDE
Frequency Stability
Adjacent Channel Rejection Ratio
Internal Antenna Gain	> 5dBi	Each of donor and service ant
LED Indications	Input Strength (RSSI)	RSSI is indicated by 5 LED’s.
	Isolation
	System Failure
	Power (AC/DC) Fail
Interface for Local Maintenance Terminal	Standard Mini USB	GUI based S/W for PC
Type of RF Connectors	SMA Female	External antenna ports
AC Power Voltage	AC 100~240V
DC Power Consumption	< 10W	@ ICS enabled, max power
Weight (excl. AC/DC adapter)	< 990g	Foot stand included
Size	182(L)x120(W)x66(D)	Foot stand included
