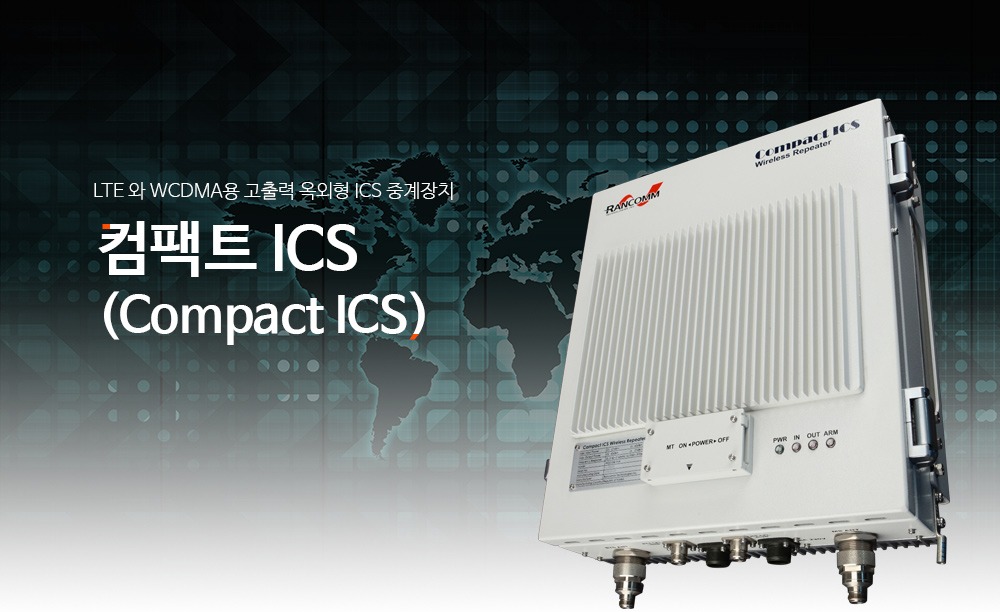

옥외형 ICS 중계장치
컴팩트 ICS 시리즈는 강인한 궤환간섭제거 성능과 높은 RF 변환효율을 가진 가장 경제적이고 효과적인 옥외 음영해소 방안 입니다. 전력소모를 크게 줄이고 동작을 안정시켜 구축비용과 운용비용을 크게 절감 할 수 있도록 하였습니다.
랜컴테크놀로지의 컴팩트 ICS 시리즈는 LTE와 WCDMA 및 CDMA 신호가 다중모드이거나 혼합모드 상태일 때도 동시에 처리 할 수 있기 때문에, 사업자가 제3세대 이동통신에서 제4세대 이동통신으로 천이하는 과정에서도 음영지역 해소에 사용이 가능 한 제품입니다.
특장점
- 95dB의 증폭도, DL 43dBm/UL 30dBm의 RF 출력
- 20MHz LTE신호와 4개 FA의 WCDMA를 처리 할 수 있는 20MHz의 처리대역 폭
- 다단계 발진 방지 체계
- 190W 미만의 전력소모 (43dBm RF 출력기준)
장치의 사양
| Item | Downlink | Uplink | Comments |
|---|---|---|---|
| Air Standard | WCDMA, CDMA and/or LTE | ||
| Frequency Band | 2140-2160 (Customizable) | 1950-1970 (Customizable) | |
| Processing Bandwidth | 20MHz | ||
| In-band Flatness | < 3.0dBp-p | ||
| Output Power Stability | < 2.0dB / 20MHz | ||
| Input/output VSWR | < 1 : 1.5 | ||
| Input/output Impedance | 50Ω | ||
| Frequency Stability | < 0.01ppm | ||
| Maximum Output Power | 43dBm ±1dB | 30dBm ±1dB | |
| Input Power | -52~-22dBm/total | -65~-35dBm/total | |
| Maximum Gain | 95dB ±1dB | ||
| Gain Control Range | 30dB | ||
| Gain Step/Accuracy | 1dB/±0.8dB | ||
| Noise Figure | < 4dB @ Max. Gain | ||
| Processing Latency | 3.8~5.0us (Depends on other requirements) | ||
| ACLR | 3GPP TS 25.106 and 3GPP TS 36.106 compliant | ||
| ACRR | |||
| Out of Band Unwanted Emission (WCDMA) | |||
| Operating Band Unwanted Emission (LTE) | |||
| Spurious Emission | |||
| Out of Band Gain | |||
| Size | 360mm(W)*460mm(H)*180mm(D) | Excl. mounting bracket | |
| Weight | < 28Kg | ||
